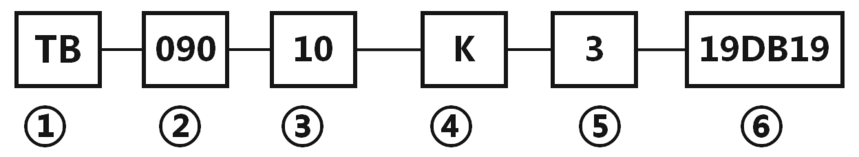

型号表示方法

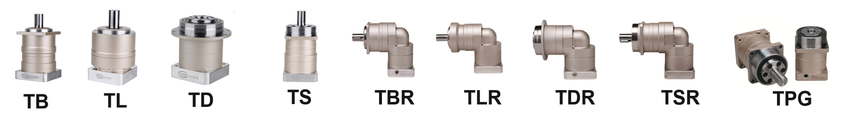

① 系列名称 图片1.png
②  型号尺寸Rrame   size TB/TBR 042、060、090、115、140、180、220
TL/TLR 070、090、120、155、205、235
TD/TDR 047、064、090、110、140、200
TS/TSR 060、075、100、140、180、210
TPG 060、090、120、170
③ 减速比Rario I Single 3、4、5、6、7、8、9、10
II Single 15、16、20、25、28、30、35、40、45、50、60、70、80、90、100
④ 输出方式     Output stkile TB/TBR/TL/ TLR/TS/TSR K ...轴输出，带键槽
S...光轴输出，不带键槽
TD/TDR/TPG F...法兰输出
⑤ 背隙  Backlsh 3... 3arc-min     5... 5arc-min
⑥ 法兰代码/轴套编号 Mount codt 详见<法兰尺寸统计表>
